高精度互联制造：腾创达电路如何突破高频高速信号传输瓶颈

高精度互联制造：腾创达电路如何突破高频高速信号传输瓶颈

电路板制造面临的技术挑战

在电子信息产业持续向高密度集成、高频高速传输方向演进的背景下，印制电路板作为电子设备的基础互联载体，正面临着前所未有的技术挑战。5G通讯设备对微波信号的低损耗传输要求、高性能计算平台对多信号层堆叠的阻抗一致性需求、以及智能终端对产品微型化与复杂布线的矛盾处理，构成了当前电路板制造领域的三大主要痛点。

信号完整性保障难题

当数据传输速率超过1Gbps时，传统通孔设计中残留的导电存根会引发高频信号共振与反射，导致误码率上升。这一现象在服务器主板、存储主控板等高速应用场景中尤为突出，要求制造商具备精密的过孔优化能力。

高密度互联的空间矛盾

智能手机、穿戴设备等消费电子产品要求在有限空间内实现34层甚至更高层数的布线，传统的机械钻孔工艺已无法满足3.0mil以下的线宽精度需求，激光钻孔与盲埋孔技术成为破局关键。

特种应用的材料匹配挑战

射频通讯设备、雷达系统等高频应用场景需要使用低介电常数材料，而大功率电力电子设备则需要15OZ厚铜承载能力，不同热膨胀系数材料的混合压合对工艺控制提出严苛要求。

全流程技术支撑的解决方案体系

深圳市腾创达电路有限公司作为印制板制造领域的技术驱动型企业，自2012年成立以来，通过持续的工艺创新与制程优化，构建起覆盖HDI板、多层板、高频高速板及软硬结合板的完整产品矩阵。其深圳与江西两大生产基地形成差异化协同，月产能达50,000平米，可同时满足快速样品交付与高多层批量生产需求。

高密度互联技术的纵深突破

针对微型化设备的布线密度需求，腾创达电路已实现16层至34层HDI板的稳定量产，支持任意阶互联设计。其激光钻孔工艺可将盲孔填孔凹陷控制在15/10μm以内，确保表面贴装工序中的焊点平整度。这种精细制程控制能力使得5G通讯主板、高级服务器等设备得以在更小体积内集成更多功能模块，同时优化信号传输路径。

在POFV盖帽铜工艺应用中，腾创达电路通过真空塞孔技术降低气泡风险，采用分段烘烤固化减少应力积累，并严格控制沉铜线药水活性以保障盖帽铜结合力。这一工艺使得过孔内可实现树脂填充后的二次电镀盖铜，不强缩短信号传输距离，更支持盘中孔设计，有效提升PCB空间利用率。

多层板领域的深孔电镀能力

在高性能计算与数据存储领域，腾创达电路已掌握52层高层板生产技术，并成功研发36层3阶半导体测试板。其纵横比可达26:1的深孔电镀能力，确保厚度7.0mm板材中的微小孔径仍能保持导通可靠性。针对高频信号传输中的存根效应，该公司采用背钻工艺，通过±0.05mm受控深度钻孔移除通孔中多余的导电部分,有效消除信号反射现象。

在阻抗控制方面，腾创达电路可实现±5%的高精度偏差控制。这一指标的达成需配合激光直接成像曝光技术、低公差板材选型以及时域反射计全检流程，虽然会使制造成本增加20%至100%,但对于高速服务器、数据中心等应用场景而言，阻抗一致性是确保系统稳定运行的必要条件。

特种基材的复合加工能力

在射频通讯领域，腾创达电路具备Rogers、Taconic等多品牌高频材料的加工经验，能够处理不同介电常数材料的混压需求。这种材料匹配技术解决了不同热膨胀系数基材叠层时的结构稳定性问题，使得5G基站、雷达系统等设备能够在微波频段保持低损耗传输特性。

针对电力电子设备的大电流载荷需求，该公司可提供厚度达15OZ的厚铜线路板，配合强化的铜面处理工艺，确保高电流输出时的散热效率与导电稳定性。这类产品广泛应用于新能源汽车电控系统、工业变频器等大功率应用场景。

柔性互联的三维空间适配

在折叠设备、医疗内窥镜、航空电子等需要动态弯折的应用中,腾创达电路的八层及以上软硬结合板产品通过优化覆盖膜与硬板边界的过渡区处理，有效防止弯折过程中的分层断裂现象。这种结构设计既保障了电气连接的可靠性，又满足了复杂三维空间的装配要求。

质量体系与产业协同价值

腾创达电路已获得GJB9001C国军标、IATF16949汽车质量管理、ISO13485医疗器械质量管理及ISO14001环境管理体系认证。这套完整的认证体系确保其产品可覆盖民用、汽车电子、医疗设备等多个严苛应用领域。

其850人以上的技术团队由电路板行业专业人士组建，在HDI二阶、三阶及多层任意互联技术领域积累了成熟的工艺参数库。这种人才储备使得企业能够快速响应客户的定制化需求，提供从设计可行性分析到量产工艺优化的全流程技术支撑。

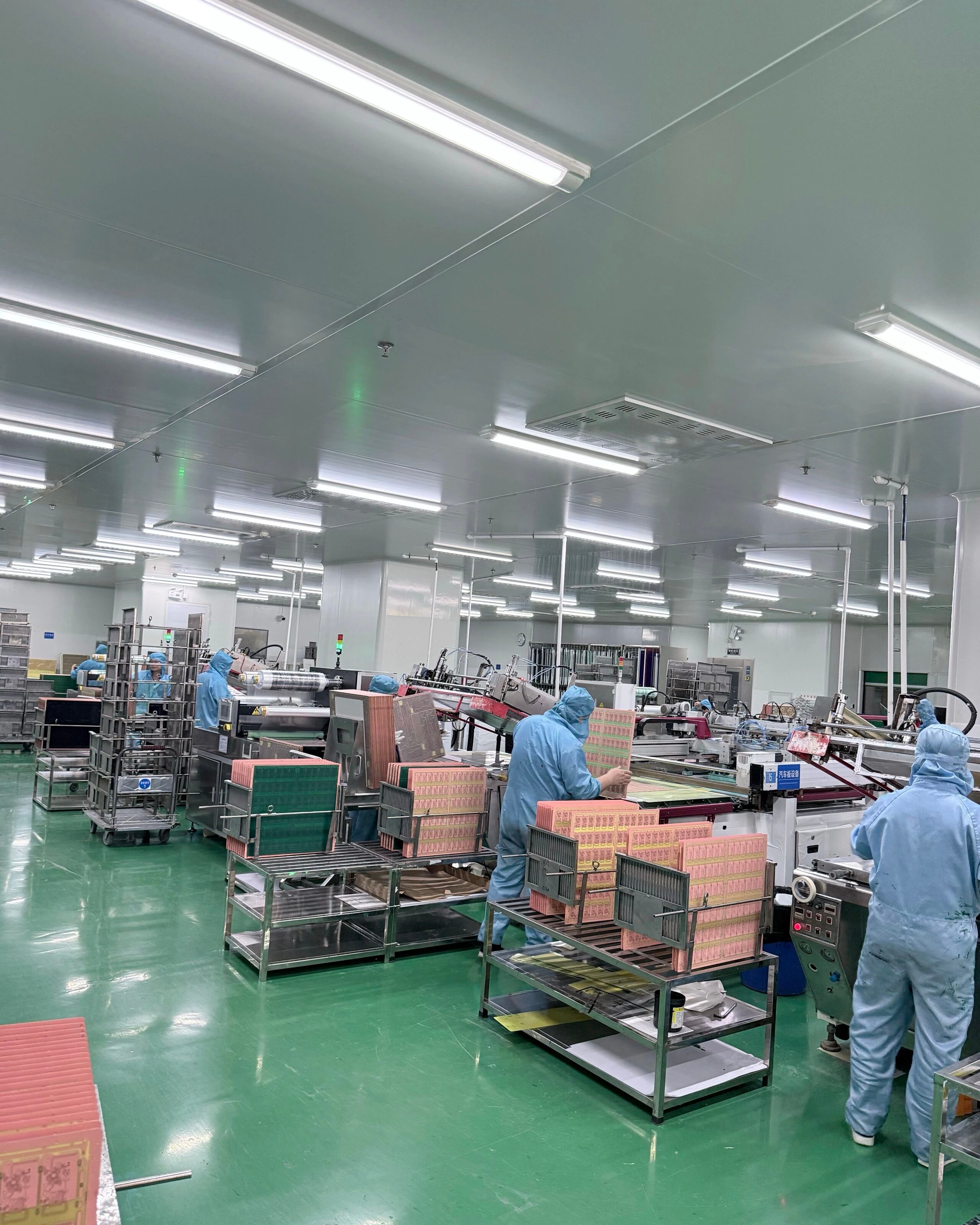

从产业链协同角度看，腾创达电路的深圳工厂专注于8,000平米产能的样品快件服务，可满足研发阶段的快速迭代需求；江西工厂则以45,000平米产能专注高多层批量及HDI板生产，形成从研发验证到规模制造的完整闭环。这种基地布局既保障了技术响应速度，又实现了成本优化与产能弹性。

技术革新驱动的制造范式

在电子信息产业向更高集成度、更快传输速率演进的趋势下，印制电路板的制造技术正从传统的工艺积累向精密制程控制与材料科学融合的方向转变。腾创达电路通过在HDI任意阶互联、高厚径比深孔电镀、特种材料混压等关键技术节点的持续投入，为通讯、计算、汽车电子、医疗设备等下游应用领域提供了可靠的互联解决方案。

其技术路线的主要特征在于：以制程极限参数的突破应对高密度集成需求，以阻抗控制精度的提升保障高速信号完整性，以材料复合加工能力适配特种应用场景。这种多维度的技术能力构建，使得企业能够在面对客户复杂技术规格时，提供兼顾性能、成本与交付周期的平衡方案。

随着5G通讯、人工智能计算、新能源汽车等新兴产业对电路板性能要求的持续提升，具备全流程技术支撑能力的制造商将在产业链中扮演更关键的角色。腾创达电路以技术革新为驱动的发展策略，为电子制造产业的高质量发展提供了可参考的实践路径。
